Blue Pill

stm32_blue_pill

Clone Chip Lotto.

Vagy egy igazi, minőségi STM32-es chip van a panel közepén, vagy egy olcsó kínai hamisítvány. Te nyertél?

Jó tudni

Gyárilag NINCS USB bootloader – ST-LINK-kel vagy soros porton (BOOT0=1) kell először flashelni.
A hírhedt R10: az USB felhúzó ellenállás sok klónon rossz értékű (1,5k kellene) – enélkül nem enumerál az USB.

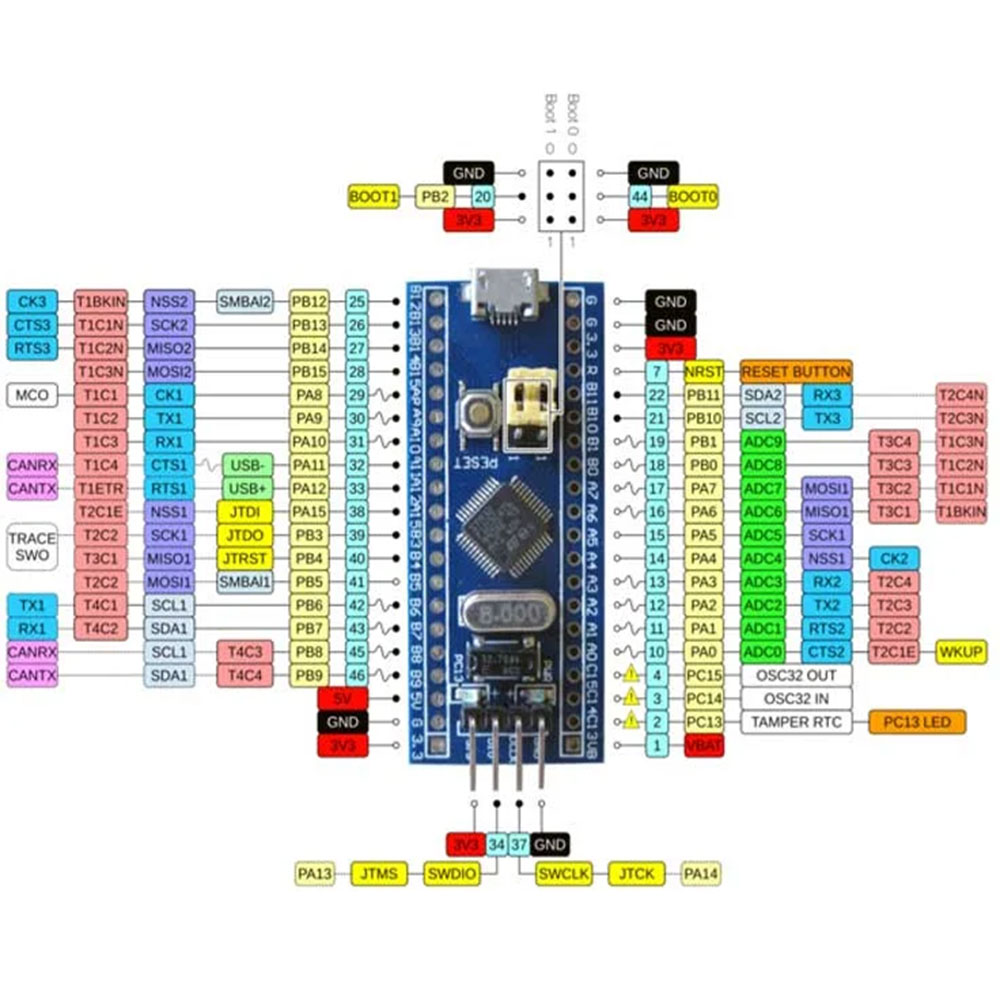

BOOT0/BOOT1 jumperek a boot módhoz; PC13 LED sink bekötésű.
A 3,3V-os regulátor gyenge, és a chip is lehet CS32/GD32 klón.
