Blue Pill Evolved.

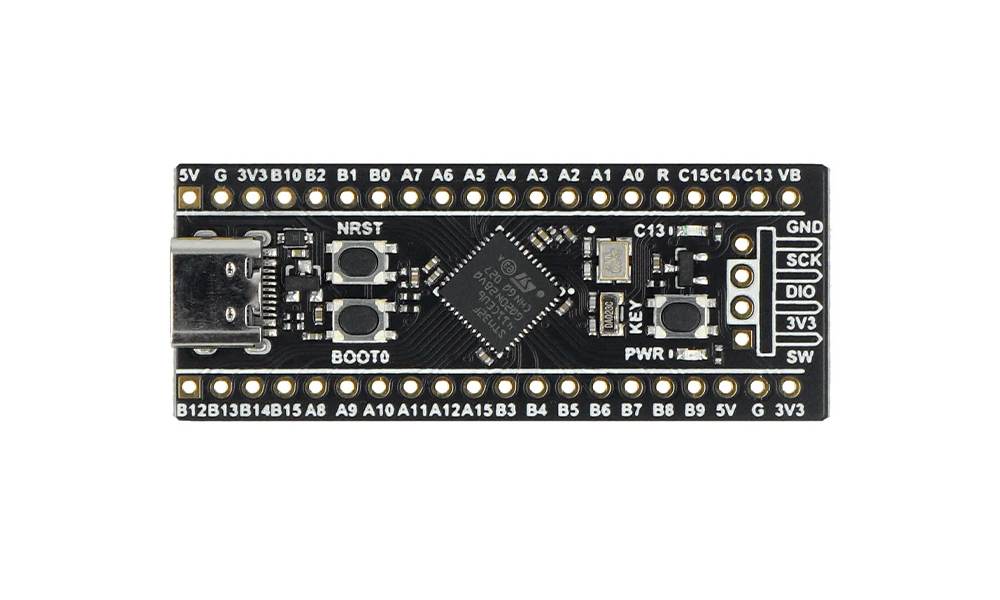

Black Pill

Modernizált, USB-C csatlakozóval szerelt és stabilabb belső órajellel megtámogatott klasszikus.

Jó tudni

USB DFU bootloader gyárilag: BOOT0 nyomva + reset, és USB-C-n flashelhető.
SWD 4 tűs sor a végén – ST-LINK-kel kényelmesebb a debug.
A PC13 LED "sink" bekötésű: LOW = világít.
Sok láb 5V-tűrő (FT), de az analóg bemenetek nem.

Lábkiosztás

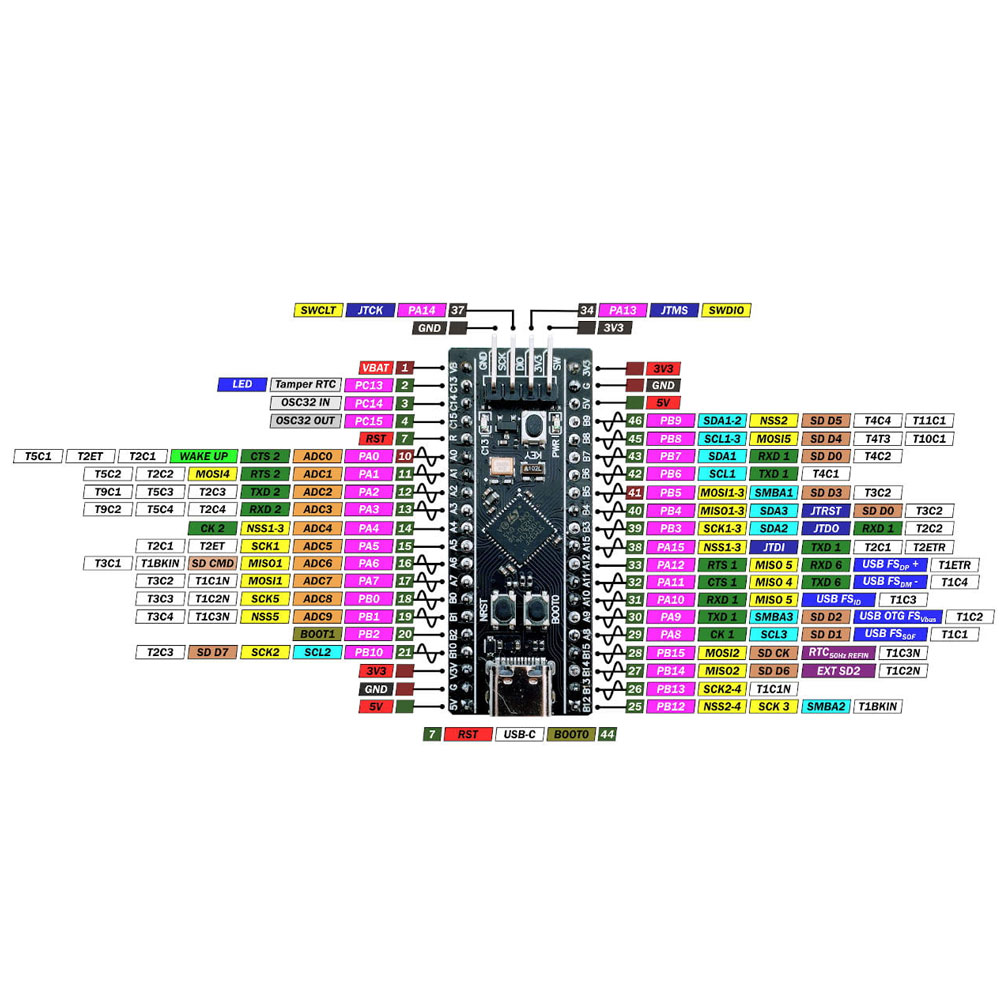

Black Pill – Lábkiosztás

Koppints a nagyításhoz
