Arduino "Clone" Boards
5B

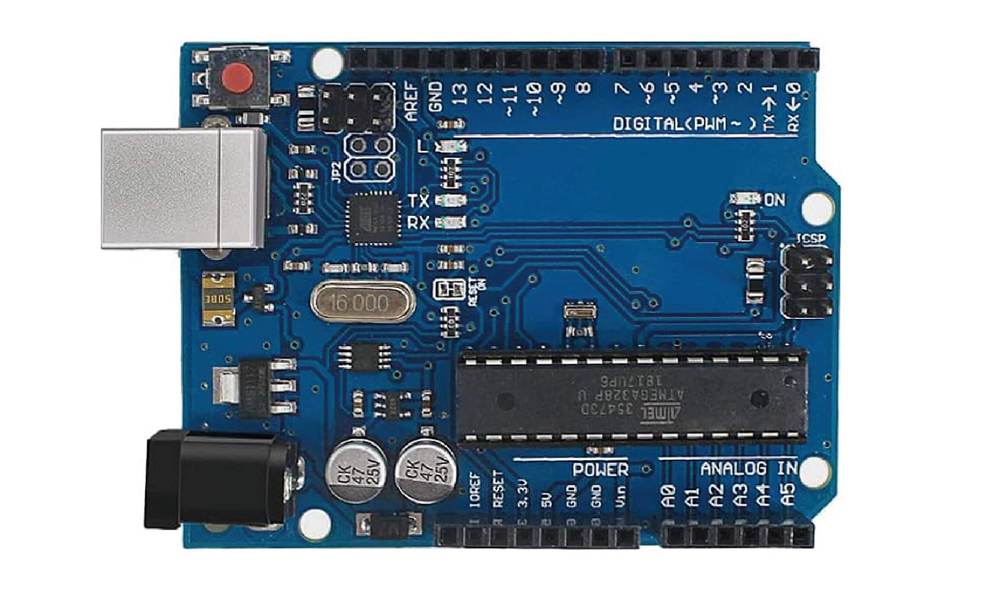

Uno

arduino_uno_clone

Budget Lab Classic.

Uno

Ezen a kártyán tanulta meg az emberiség 99%-a, hogy mi az a pinMode() és a digitalWrite().

Jó tudni

  • CH340 soros chip – driver kell, nem 16U2 mint az eredetin.
  • A DIP ATmega328P foglalatban ül: cserélhető, ki is égetheted külön.
  • VIN-re 7–12V-ot adj; a 3,3V-os kimenet gyenge (~50mA).
  • 5V-os logika, a klasszikus shieldek mennek rá.

Lábkiosztás

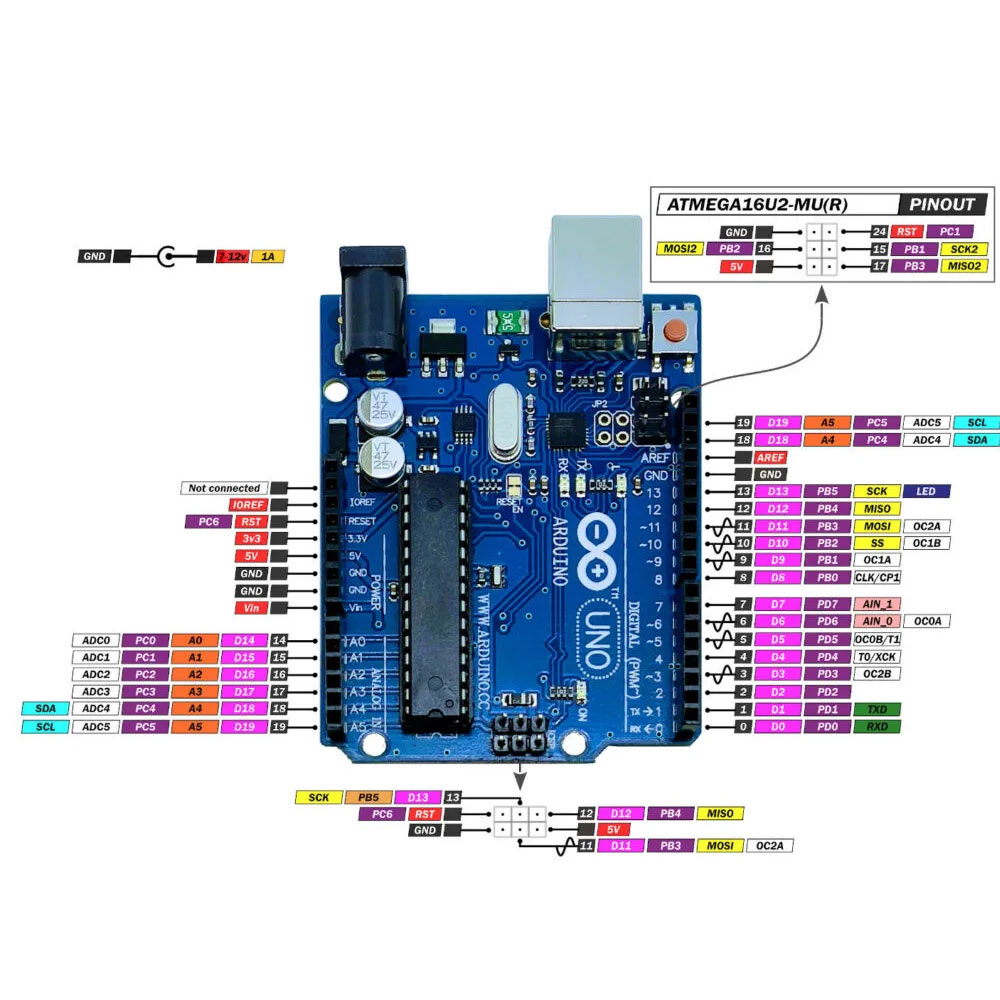

Uno – Lábkiosztás Koppints a nagyításhoz
