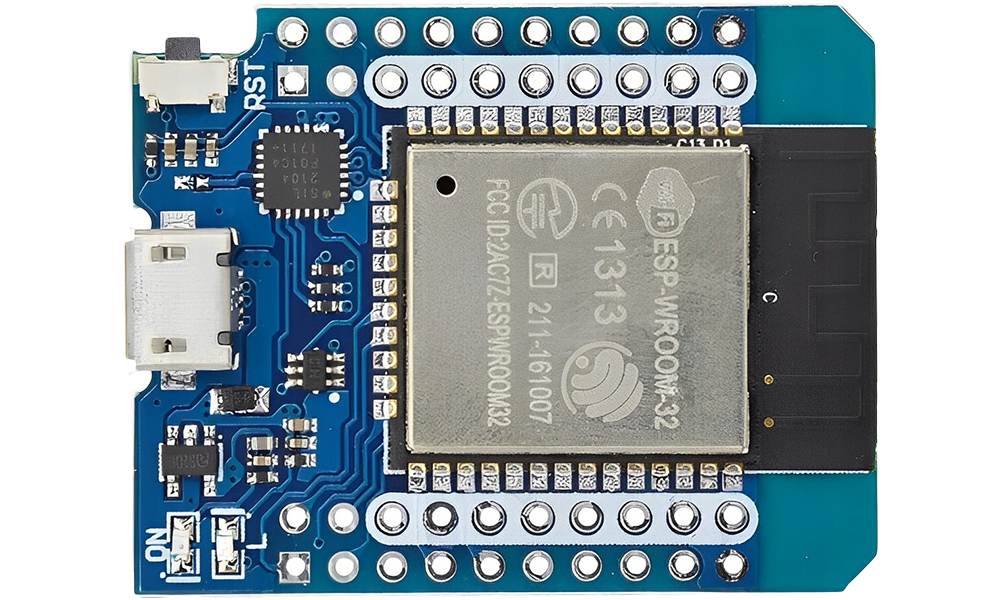

Wemos D1 Mini 32
esp32_wemos_d1_mini_32
Old Reliable Never Dies.
A klasszikus ESP32 erő és lábkiosztás, belezsúfolva a közkedvelt D1 formátumba.
Jó tudni
- Strapping: GPIO0, 2, 12, 15 – főleg a GPIO12-t NE húzd magasra bootkor (flash feszültséget vált át)!
- GPIO34–39 csak bemenet, belső felhúzás nélkül.
- Az ADC2 csatornák Wi-Fi használat közben nem mennek.
- 3,3V logika; az 5V láb csak az USB tápot adja tovább.

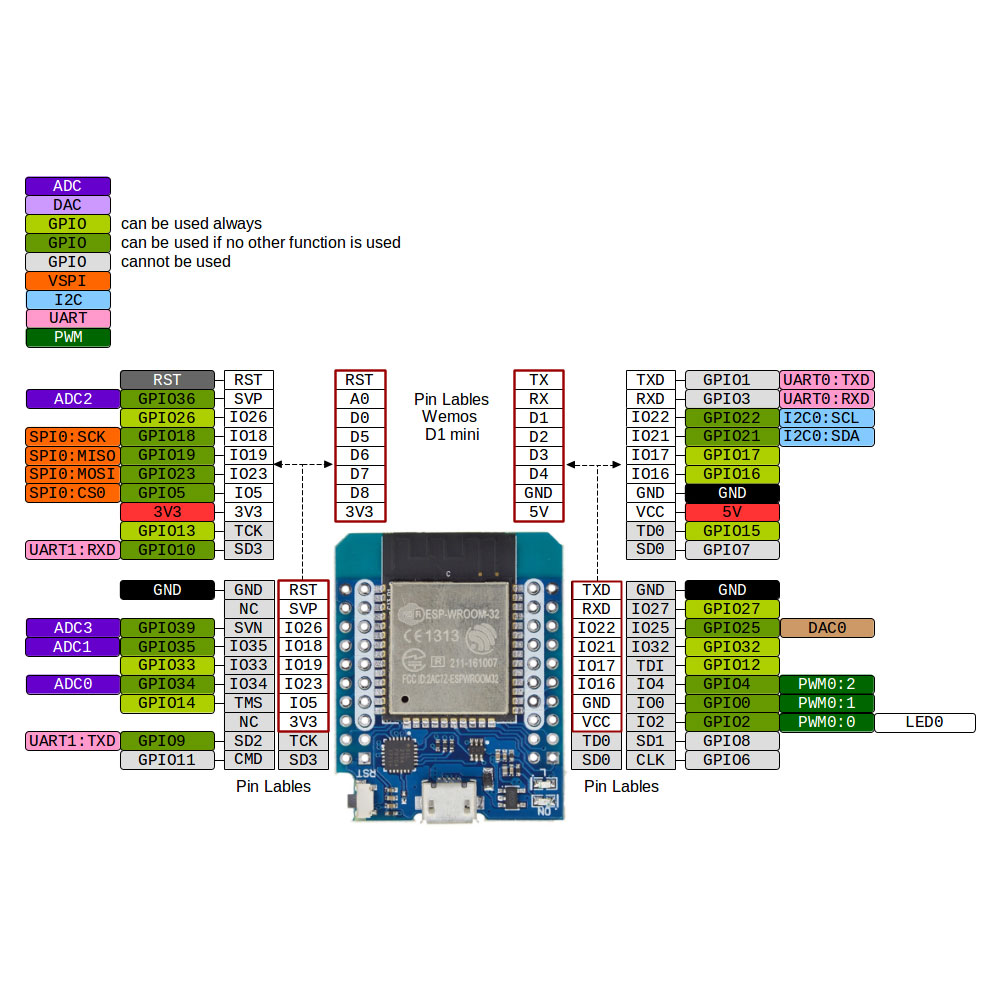

Lábkiosztás
Koppints a nagyításhoz
